Transformer Tensor Parallel：列切分、行切分与 All-Reduce

什么是 Tensor Parallel

Transformer 层里的主要计算，基本都落在几次大矩阵乘法上。Tensor Parallel，简称 TP，就是把这些层内矩阵乘法拆到多张 GPU 上，让多张卡一起完成同一次前向计算。

它切的不是 batch，也不是 token。按 batch 切，是让不同样本走不同设备；TP 则是让同一个 token 经过同一组 GPU，每张卡只负责 hidden 相关权重和中间表示的一段。

因此，TP 的问题不只是拆开算。拆开以后，还要让多张卡的局部结果重新组成等价于单卡的结果，并且通信不能太频繁，否则并行计算省下的时间会被通信吃掉。

从计算结构看，Transformer 层里的 Attention 和 MLP 都可以抽象成同一条路径：

TP 的核心，就是围绕这条路径安排矩阵切分和通信：进入中间空间时拆开算，在中间空间里尽量留在本卡继续算，回到 shared hidden state 时再把各卡的贡献合起来。下面讨论的是最常见的一维 TP，也就是沿着 hidden 相关维度切 Transformer 层里的矩阵。

TP 中的两种权重切分方式

TP 里最常见的两种切法是 column-wise 和 row-wise。它们都能并行化一个矩阵乘法，但输出的含义完全不同：column-wise 产出“结果的一段”，row-wise 产出“结果的一份贡献”。这个差别决定了后面需要拼接还是求和。

切法	切哪里	每张 GPU 拿到什么	输出代表什么	如果要完整结果
column-wise	权重的输出维度	完整输入 + 一段输出权重	中间空间的一段坐标	拼接 / all-gather
row-wise	权重的输入维度	一段输入 + 对应权重	同一个输出空间里的一份贡献	求和 / all-reduce

column-wise：拆输出空间

column-wise 把权重按输出维度切开：

$$W = [W_0 \mid W_1 \mid \cdots \mid W_{t-1}]$$

每张 GPU 都看到完整输入 $X$，但只负责输出空间的一段：

$$Y_i = XW_i$$

完整输出是这些分片的拼接：

$$Y = [Y_0 \mid Y_1 \mid \cdots \mid Y_{t-1}]$$

它的直觉是：每张卡从同一个 hidden state 出发，只生成中间空间的一段坐标。只要后续计算仍然能沿着这段坐标继续做，就不需要马上通信。

row-wise：拆输入空间

row-wise 把输入和权重的输入维度一起切开：

$$X = [X_0 \mid X_1 \mid \cdots \mid X_{t-1}], \quad W = \begin{bmatrix} W_0 \\ W_1 \\ \vdots \\ W_{t-1} \end{bmatrix}$$

每张 GPU 本地算一份输出贡献：

$$Y_i = X_iW_i$$

这些贡献都落在同一个输出空间里，所以最终要相加：

$$Y = \sum_{i=0}^{t-1} Y_i$$

工程上，这个求和通常对应一次 all-reduce。

到这里可以先记住一个判断：column-wise 的结果适合继续分片计算，row-wise 的结果适合在最后汇总贡献。 Transformer TP 的通信优化，基本就来自这两个性质的配合。

Transformer TP 的核心流程

如果只看单个矩阵乘法，TP 并不复杂：把矩阵切开，分到多张 GPU 上算，再在需要时通过拼接或求和恢复后续计算需要的形状。真正值得关心的是连续矩阵乘法，因为这里可以少做一次中间通信。

例如：

$$Y = AM_1M_2$$

如果把两个矩阵乘法都当成独立算子，第一步会先合并 $AM_1$ 的完整中间结果，然后再乘 $M_2$，最后还要再次合并最终结果。

更高效的做法，是不急着合并 $AM_1$。先把 $M_1$ 用 column-wise 切开，让每张 GPU 得到中间空间的一段分片；再把 $M_2$ 用 row-wise 切开，让这段分片直接成为下一步的输入。这样中间结果不需要先还原成完整矩阵，只在最终输出时做一次求和。

连续矩阵乘法中的通信捷径

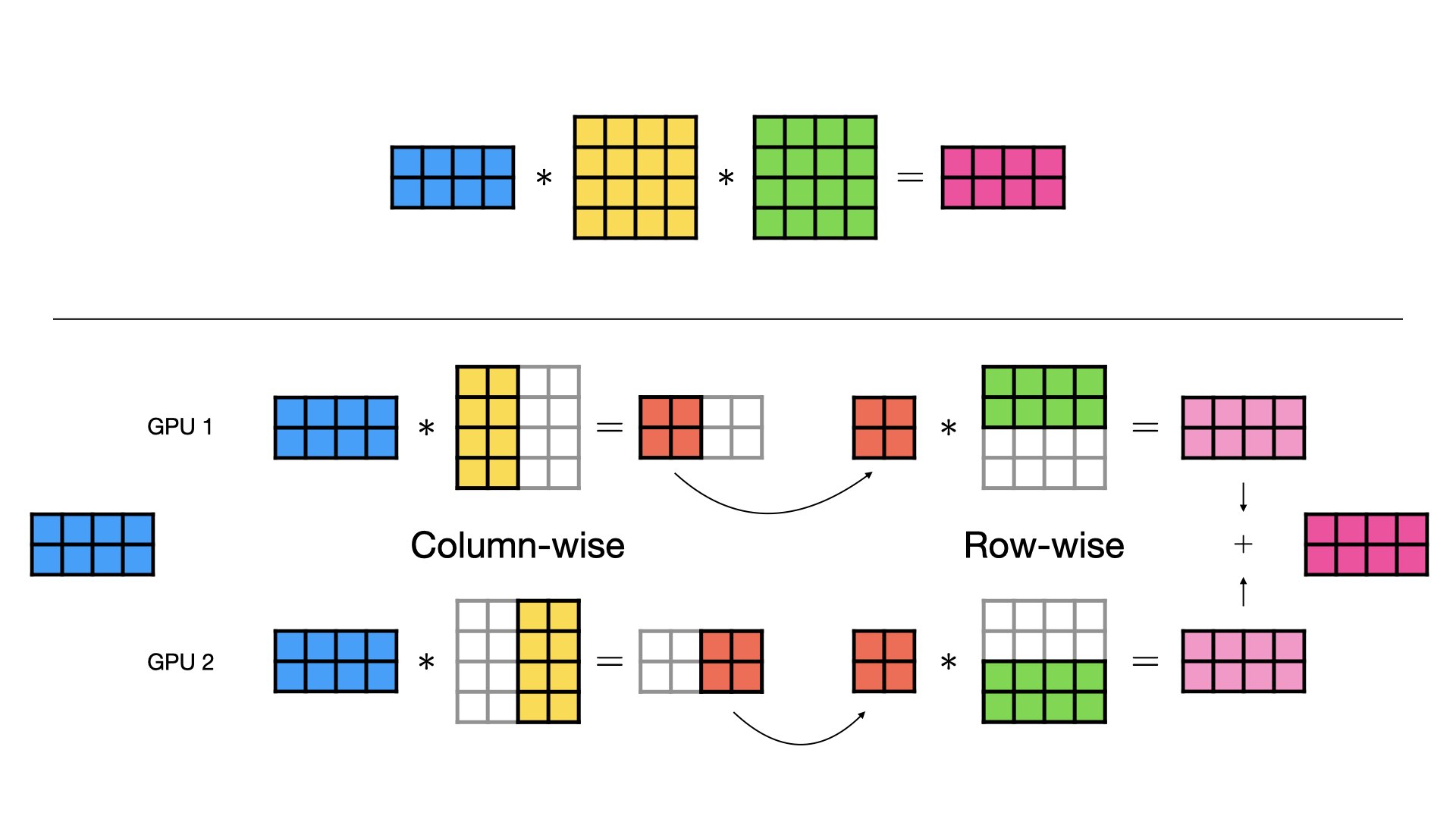

下面这张图展示的就是这个捷径。上半部分是不切分时的完整计算；下半部分把第一层权重按列切，把第二层权重按行切。关键不是模块名字，而是中间的红色分片：column-wise 的输出刚好可以作为 row-wise 的输入。

用一个抽象公式表示：

$$Y = \phi(XW_1)W_2$$

$W_1$ 负责把输入投到一个可切分的中间空间，$W_2$ 负责把这个中间空间投回输出空间。TP 的切法是：

$$W_1 = [W_{1,0} \mid W_{1,1} \mid \cdots \mid W_{1,t-1}]$$ $$H_i = \phi(XW_{1,i})$$ $$W_2 = \begin{bmatrix} W_{2,0} \\ W_{2,1} \\ \vdots \\ W_{2,t-1} \end{bmatrix}$$ $$Y = \sum_{i=0}^{t-1} H_iW_{2,i}$$

这个等式也解释了为什么最后是加法。$W_2$ 在输入维度上被切成多段，每张 GPU 只算其中一段输入对最终输出的贡献；这些贡献都落在同一个输出空间里，所以要相加才等价于原来的完整矩阵乘法。通信也因此从“两个矩阵乘法各合并一次”，变成 “中间不合并，最后做一次 all-reduce”。

这不是所有 TP 的固定顺序，而是连续矩阵乘法里的通信优化。对于 $AM_1M_2$ 这种结构，column-wise 接 row-wise 可以让中间分片自然传下去；如果先 row-wise，第一步产生的是待求和的贡献，通常要先合并，才能作为下一步 column-wise 的完整输入。

映射到 Transformer 层

回到 Transformer 层，Attention 和 MLP 都能套进这条路径。先不看具体公式，只看每张 GPU 手里的东西如何变化：

阶段	切法 / 通信	每张 GPU 的输入	每张 GPU 的输出	通信特性
进入中间空间	column-wise	完整 shared hidden state	中间表示的一段分片	不需要立即通信
中间计算	本地计算	本卡的中间分片	仍然是本卡的中间分片	不需要通信
回到 shared hidden state	row-wise	本卡的中间分片	shared hidden state 的一份贡献	尚不是完整结果
合并结果	all-reduce 求和	各卡的输出贡献	每张 GPU 都得到完整 hidden state	需要通信

把这条路径落到具体模块上，就是下面这张表。公式不是为了堆细节，而是为了说明同一个模式反复出现：QKV 和 Gate / Up 负责进入中间空间，Attention compute 和 activation 留在本卡，Output / Down projection 负责回到 shared hidden state，最后通过 all-reduce 求和。

模块	环节	切法 / 通信	原公式	每张 GPU 上的计算
Attention	QKV projection	column-wise	$Q=HW^Q$ $K=HW^K$ $V=HW^V$	$Q_i=HW_i^Q$ $K_i=HW_i^K$ $V_i=HW_i^V$
Attention	attention compute	本地计算	$A=\operatorname{softmax}(QK^\top/\sqrt{d_h}+\mathrm{mask})V$	$A_i=\operatorname{softmax}(Q_iK_i^\top/\sqrt{d_h}+\mathrm{mask})V_i$
Attention	output projection	row-wise	$Y_{\mathrm{attn}}=AW^O$	$Y_{\mathrm{attn},i}=A_iW_i^O$
Attention	all-reduce	求和	$Y_{\mathrm{attn}}=\sum_i Y_{\mathrm{attn},i}$	每张 GPU 得到完整 $Y_{\mathrm{attn}}$
MLP	Gate / Up projection	column-wise	$G=HW^G$ $U=HW^U$	$G_i=HW_i^G$ $U_i=HW_i^U$
MLP	activation / gating	本地计算	$M=\operatorname{silu}(G)\odot U$	$M_i=\operatorname{silu}(G_i)\odot U_i$
MLP	down projection	row-wise	$Y_{\mathrm{mlp}}=MW^D$	$Y_{\mathrm{mlp},i}=M_iW_i^D$
MLP	all-reduce	求和	$Y_{\mathrm{mlp}}=\sum_i Y_{\mathrm{mlp},i}$	每张 GPU 得到完整 $Y_{\mathrm{mlp}}$

所以，Transformer TP 的主干逻辑可以概括成三点：

1. column-wise 负责把完整 hidden state 拆到多个中间分片里。
2. 中间计算尽量留在本卡完成，省掉中间结果的合并通信。
3. row-wise 作为这条路径的收束点，把各分片对 hidden space 的贡献求和。

许多常见 Transformer TP 实现中，一个 Transformer 层通常会出现两次这样的求和通信：一次在 Attention 子层回到 hidden state 时，一次在 MLP 子层回到 hidden state 时。这就是本文讨论的 一维 TP 主线：column-wise 产生中间分片，本地计算沿分片继续，row-wise 产生输出贡献，all-reduce 合成完整 hidden state。

小结

理解 Tensor Parallel，不需要一开始就陷进各种并行策略的名字里。更自然的入口是矩阵乘法本身：column-wise 把输出空间切成多段，row-wise 把输入空间切成多份贡献；前者适合继续分片计算，后者适合在最后求和收束。

Transformer 里的 Attention 和 MLP 正好反复出现“进入中间空间，再回到 hidden state”的结构。于是 TP 的主线就变得很清楚：QKV 或 Gate / Up projection 先用 column-wise 产生中间分片，中间计算留在本卡完成，Output 或 Down projection 再用 row-wise 产生输出贡献，最后通过 all-reduce 合成完整 hidden state。所谓 TP 的内部机理，本质上就是安排好：哪里切开算，哪里合起来。

参考资料

1. Megatron-LM: Training Multi-Billion Parameter Language Models Using Model Parallelism
2. Wenyi Li, “Dive into Tensor Parallelism”
3. Ashraf Bhuiyan, “Part 9: Tensor Parallelism”
